Arduino#37 Blynk IoT + ESP12F_Relay | การใช้งาน New Blynk IoT สำหรับควบคุมสั่งงานรีเลย์

บทความนี้จะมาทดลอง Blynk IoT กันนะครับ

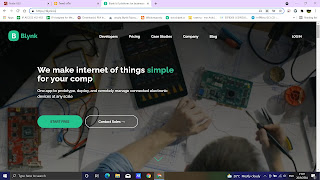

เนื่องจาก Blynk เวอร์ชั่นเก่านั้น ผู้พัฒนาไม่ได้พัฒนาต่อแล้ว และผู้ใช้ใหม่จะไม่สามารถสมัครบัญชีได้ครับ ส่วนผู้ใช้เดิม ยังใช้งานได้ปกตินะครับ โดยเวอร์ชั่นใหม่นี้ เราจะสามารถควบคุมหรือ monitor ได้ทาง app และหน้าเว็ปด้วยนะครับ (เวอร์ชั่นเก่าได้แค่ app เท่านั้นครับ) เริ่มต้นการใช้งาน ให้เข้าไปที่ https://blynk.io/ เลยครับ สำหรับผู้ใช้เดิม ก็ Login เข้าธรรมดาครับ ส่วนผู้ใช้ใหม่ ให้กด Strat Free และเตรียม Email เพื่อ Create New Account ครับ

ใส่ Email แล้วกด Sign Up ได้เลยครับ

จากนั้นให้เข้าไปที่ Email (Blynk จะส่ง mail ไปให้ครับ) แล้วกำหนด password แล้วก็ login จะได้หน้านี้

กดที่ + New Template แล้วตั้งชื่อ Template และเลือกบอร์ดที่ใช้งานครับ (ในที่นี้เราใช้บอร์ด ESP12F ที่เคยใช้มาตลอด จึงเลือกบอร์ดเป็น ESP8266 ตามภาพด้านล่างครับ) แล้วกด Done ที่มุมขวาล่างครับ

จะได้ออกมาหน้านี้ครับ

ให้คลิกที่แท็ป Datastream แล้วคลิกที่ปุ่ม + New Datastream แล้วเลือก Virsual Pin ตามภาพครับ

ตั้งชื่อตามต้องการ (ในที่นี้ผมตั้งเป็น Relay1 ครับ) เลือก PIN เป็น V1 และ DATA TYPE เป็น integer ตามภาพ แล้วกด Create ด้านล่างขวาครับ

จะได้แบบภาพนี้นะครับ

** ในส่วนนี้ ผมทำเป็นตัวเดียว เพื่อเป็นตัวอย่างนะครับ หากเพื่อนๆต้องการคุมรีเลย์หลายตัว ก็สามารถทำเพิ่มได้ตามต้องการครับ จากนั้นให้คลิกที่แท็ป Web Dashboard แล้วลากปุ่ม Switch มาตรงที่ว่าง แล้วกดตรงรูปเกียร์บน Switch ครับ

จากนั้นตั้งค่า Title และเลือก Datastream เป็น V1 แล้วกด Save ที่มุมล่างซ้ายครับ

เมื่อตั้งค่าเสร็จแล้ว ให้กดปุ่ม Save สีเขียวๆ ที่มุมขวาบนครับ

จากนั้นให้กดที่แท็ป Info แล้วเลื่อนเมาส์มาที่กรอบดำๆ แล้วกด Clik to copy Code (เราจะเอาส่วนนี้ไปใส่ที่ Arduino Sketch ครับ)

ในส่วนของ Web เราได้ตั้งค่าเสร็จแล้ว ต่อไปเราจะไป Upload Code ลงที่ตัว NodeMCU กันครับ Code ผม upload ไว้ที่ Google Drive นะครับ สามารถดาวน์โหลดมาใช้งาน และแก้ไขทดลองได้ตามสะดวกเลยครับ

เมื่อเข้ามาที่ Code แล้ว ให้เราวาง Code ที่เรา Copy มาจาก Web เมื่อสักครู่มาวางตรงนี้ ตามภาพตรงไฮไลท์สีส้มๆนะครับ

แล้วก็เสียบบอร์ดเข้ากับคอมพิวเตอร์ เพื่อเตรียมการโปรแกรมลงบอร์ดกันครับ (หากยังไม่คุ้นเคยกับการอัพโหลดลงบอร์ดนี้ ให้ลองอ่านบทความก่อนๆของผมก่อนนะครับ จะได้คุ้นเคยครับ)

จากนั้นเลือกบอร์ด เลือกพอร์ตให้ถูกต้อง แล้วก็ Upload ได้เลยครับ

เมื่อ Upload เสร็จแล้ว (Done Uploading) ก็ให้ถอด Jumper ออก แล้วกด Reset 1 ครั้งครับ

คราวนี้เราก็จะมา Setup application บนมือถือกันครับ ดาวน์โหลด Blynk IoT มาลงเครื่อง แล้วใส่ Email และ password ตามที่เรากำหนดตอนที่สมัครใช้งานที่ต้นบทความนี้ครับ (Blynk IoT ตามภาพครับ)

เมื่อดาวน์โหลดและ login แล้ว จะได้แบบนี้ครับ

จากนั้นให้กดที่ Add new device แล้วกด Connect to Wi-Fi เพื่อเริ่มเชื่อมต่อ app กับบอร์ดครับ

กด Ready แล้วทำตามภาพไปเรื่อยๆนะครับ 555

logout ที่หน้าเว็ป และ login ใหม่ 1 ครั้ง แล้วลองควบคุมผ่านหน้าเว็ป เลื่อนสวิตช์ซ้าย-ขวา สังเกตรีเลย์ก็เปิด-ปิด ตามต้องการแล้วครับ

สำหรับบทความนี้ก็จบเพียงเท่านี้แล้วนะครับ ขอบคุณทุกท่านที่ติดตามรับชมนะครับ พบกันใหม่ EP ต่อไปนะครับ บอร์ด ESP12F-Relay-x4 ที่ใช้ในการทดลองนี้ ผมสั่งซื้อที่นี่ครับ https://bit.ly/3xipFYG แหล่งซื้อเครื่องมือ-อุปกรณ์ ที่ผมใช้ทดลองในงาน DIY และ IoT ต่างๆ [ ส่วนมากผมสั่งจาก Lazada ครับ ] สามารถดูได้ที่ลิงค์นี้ครับ https://yongyoot-eee01.blogspot.com/2021/06/blog-post.html #เฮ็ดสิดี #ขอบคุณครับ
