Arduino#36 ESP12F_Relay_x4 กับ เซ็นเซอร์วัดอุณหภูมิ DS1820 สั่งงานรีเลย์ ปิด-เปิด ตามอุณหภูมิ

หลังจากได้บอร์ดมาแล้ว จะมาลองใช้งานกับเซ็นเซอร์ชนิดต่างๆกันครับ

โดยวันนี้จะทดสอบกับ DS1820 เซ็นเซอร์วัดอุณหภูมิในตำนาน คนที่อยู่วงการนี้จะรู้จักดีครับ

การต่อวงจร ต่อตามภาพด้านล่างนี้ครับ (ใช้รีเลย์ตัดต่อหลอดไฟในการทดลองนะครับ)

**รีเลย์ก็เหมือนสวิตช์ อยากตัดต่ออะไร ก็ต่อเข้าได้เลยครับ ข้อควรระวังคืออย่าตัดต่ออุปกรณ์ที่กระแสเกินพิกัดของรีเลย์ และถ้าใช้ไฟ AC ต้องใช้ความระมัดระวังด้วยนะครับ **ถ้าลูกหลานเล่น ควรมีผู้ปกครองดูแลแนะนำครับ

เมื่อต่อวงจรแล้ว หน้าตาก็ประมาณนี้ครับ

จากนั้นเสียบ USB To TTL เข้ากับคอมฯ แล้วเปิดโปรแกรม Arduino ครับ

ทำการลงไลบรารี่ onewire กับ Dallas temperature เข้าไปที่ Sketch > Library > Manage Libraries...

พิมพ์ onewire, Dallastemperature แล้ว install ครับ (ทำทีละตัวนะครับ)

......................................................................

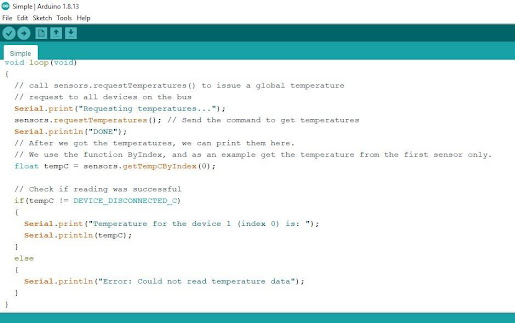

โดยปกติแล้ว Library ต่างๆ จะมีตัวอย่างให้ลองใช้งานเสมอนะครับ อันนี้ผมจะลอง Simple ครับ เข้าไปที่ File>example>Dallastemperature>Simple

ตัวโปรแกรม ไม่ได้เปลี่ยนอะไรเลยนะครับ โชคดีมากที่ตัวอย่างขาที่ใช้งานเซ็นเซอร์ ตรงกับขาที่เราใช้อยู่พอดีครับ (ขา 2)

ถึงอย่างไรก็ตาม ผมก็ยังอยากให้เพื่อนๆได้ลองศึกษาโครงสร้างของโปรแกรมนะครับ ค่อยๆไล่ดู ค่อยๆศึกษา แล้วจะเข้าใจภาษา C สำหรับ Arduino มากขึ้นครับ

เลือกบอร์ด เลือกพอร์ตให้ถูกต้อง แล้วทำการ Upload โปรแกรมลงบอร์ดเลยครับ

เมื่อเสร็จเรียบร้อยแล้ว ก็ถอด Jumper ออก แล้วกด Reset ครั้งนึง แล้วดูการทำงานของโปรแกรมทาง Serial monitor ครับ จะได้ประมาณนี้

ทีนี้เราจะลองปรับแต่งโปรแกรมให้สั่งงานรีเลย์เมื่ออุณหภูมิถึงค่าที่กำหนด โดยผมจะกำหนดให้ ถ้าถึง 35 องศา รีเลย์ทำงาน หลอดไฟก็จะติดนั่นเองครับ

เพิ่ม Code เข้าไปตามภาพด้านล่างครับ แนะนำให้พิมพ์เองนะครับ เพิ่มทักษะครับ

ฟังก์ชั่น Setup

ฟังก์ชั่น loop

เสร็จแล้วทำการเสียบ Jumper เข้าไป แล้วกด Upload ครับ

ตอนอัพโหลดครั้งนี้ จะต่างจากอัพโหลดครั้งแรกที่เสียบ USB เข้าไปนะครับ สังเกตด้านล่าง จะขึ้น Connecting...._... แบบนี้เรื่อยๆ ให้ทำการกด Reset 1 ครั้ง ก็จะสามารถ Upload ได้ครับ (ถ้า Upload ได้ปกติจะขึ้นเป็น % นะครับ)

เมื่อ Done Uploading แล้วก็ถอด Jumper ออก แล้วกด Reset เหมือนเดิมนะครับ

(ดูที่หน้าจอ Serial monitor ควบคู่ไปด้วยครับ)

ลองหาไฟแช็คมาเผาเซ็นเซอร์ DS1820 ให้อุณหภูมิสูงเกินที่กำหนดในโปรแกรม สังเกตว่าอุปกรณ์ทำงานตามที่เราโปรแกรมไว้หรือเปล่า

อุณหภูมิเกิน 35 องศาเซลเซียส

รีเลย์ทำงาน หลอดไฟติด

โปรแกรมทำงานได้ตามเงื่อนไขครับ

เมื่ออุณภูมิลดต่ำกว่า 35 องศาเซลเซียส

รีเลย์ก็ตัดไฟ

.................................................................................................................................................................

เพื่อนๆสามารถนำโปรแกรมนี้ไปประยุกต์ใช้อย่างอื่นก็ได้นะครับ เช่น สั่งงานรีเลย์ด้วย ส่งไลน์มาแจ้งเตือนด้วย ซึ่งผมคิดว่าเพื่อนๆทำได้แน่นอนครับ

เทคนิคเล็กๆคือ ลงไลบรารี่ แล้วดูโค้ดตัวอย่าง นำโปรแกรมมารวมกันครับ

ลองดูนะครับ ^^

........................................................................................................

จะเห็นได้ว่าสิ่งสำคัญที่จะทำให้เราสามารถนำโปรแกรมไปประยุกต์ใช้อย่างอื่นได้ ก็คือความเข้าใจในโครงสร้าง และคำสั่งต่างๆของภาษา C นั่นเองครับ หากเราทำความเข้าใจบ่อยๆ กับโค้ดตัวอย่างต่างๆ ให้เวลาสักวันละชั่วโมง เราก็จะเก่งขึ้นกว่าเดิมแล้วครับ

หากมีข้อผิดพลาดประการใดในบทความนี้ ต้องขออภัยมา ณ ที่นี้ด้วยครับ เพื่อนๆสามารถทักท้วงมาได้ตลอดนะครับ ไม่ว่ากันครับ ^^

ขอบคุณที่ติดตามอ่านครับ
