Arduino#32 [ DIY. ] ระบบไลน์แจ้งเตือนและบันทึกข้อมูลไฟฟ้าดับ เวอร์ชั่นล่าสุด [ลงทุนหลักร้อย ใช้งานได้จริง]
ในบทความนี้ผมจะพาทำระบบแจ้งเตือนและบันทึกข้อมูลไฟฟ้าดับ ฉบับสมบูรณ์ที่สุด คือ มีปลั๊กไฟแค่ชุดเดียว มีแบตเตอรี่สำรอง และสามารถแจ้งเตือนได้ทุกๆ 15 นาที จนกว่าไฟจะมา หรือจนกว่าแบตจะหมดครับ (ทดสอบแล้ว แบตฯ สามารถสำรองไฟได้นานกว่า 24 ชั่วโมงเลยครับ)
ขอย้อนความจำนิดนึง สำหรับเพื่อนๆที่ยังไม่เคยดูเวอร์ชั่น 1 และ 2 ครับ
ระบบแจ้งเตือนไฟดับ เวอร์ชั่น 1 [ใช้ Sensor วัดแรงดันไฟฟ้า]
https://www.youtube.com/watch?v=obS9CNi7D6c
ระบบแจ้งเตือนไฟดับ เวอร์ชั่น 2 [ไม่ใช้เซ็นเซอร์+บันทึกข้อมูลลง Google Sheet]
https://www.youtube.com/watch?v=W5qk58Nlz80
พอดีมีลูกค้าท่านหนึ่ง โทรมาคุยและให้โจทย์มา เลยลองทำดู วันนี้ก็เลยนำมาแชร์ให้เพื่อนๆได้ชมกัน เผื่อใครจะมีไอเดียไปต่อยอดได้อีกครับ อย่าลืมมาแชร์ให้ชมบ้างนะครับ ^^
สำหรับเพื่อนๆที่ดูวีดีโอแล้วยังสงสัย สามารถดูบทความนี้ประกอบไปด้วยได้ครับ
แต่ถ้าหากดูบทความไปด้วยแล้วยังไม่เข้าใจ ก็สามารถเข้ากลุ่มเฟสบุ๊คสอบถาม หรือแอดไลน์มาสอบถามได้ครับ
เมื่อประกอบวงจรเสร็จแล้ว จะได้ตามรูปนี้ครับ
อุปกรณ์ทั้งหมดที่ใช้ ประมาณนี้ครับ
หากยังไม่มีอุปกรณ์สามารถกดสั่งซื้อได้ตามลิ้งค์ด้านล่างนี้ครับ
[ Lazada ]
NodeMCU + Base : https://bit.ly/3fKoave
Batterry : https://bit.ly/3wF3goq
[ Shoppee ]
NodeMCU + Base : https://bit.ly/3wxnBM0
Batterry : https://bit.ly/2QVKcmq
Power Bank + batt : https://bit.ly/34ssaLF
ผมลืมบอกในวีดีโอว่า จำเป็นต้องมี Router ปล่อยสัญญาณ WiFi ด้วยนะครับ และ Router ต้องเสียบปลั๊กกับ UPS ไว้ กรณีที่ไฟดับ จะได้ส่งสัญญาณได้ครับ
ซึ่งผมใช้ตัวนี้ครับ [ยี่ห้อจีน ราคา 8 ร้อยกว่าบาทครับ]
เป็นโมดูลใส่ซิมกระจายสัญญาณไวไฟ สามารถใช้กับเครื่องของเรา และปล่อยไงไฟใช้ในบ้านได้ด้วยครับ
ถ้าใครยังไม่มี Router แนะนำให้ใช้วิธีการแบบผมได้นะครับ สะดวกดี คิดค่าเน็ตต่อเดือนแล้ว เดือนละไม่ถึง 200 บาทครับ [ซิม Truemove]
หากท่านใดยังไม่มี สามารถสั่งซื้อได้ที่ลิ้งค์นี้ครับ
ยี่ห้อจีน [ตามรูปด้านบน] : https://bit.ly/3fFf7vM
ยี่ห้อ TP-Link [แนะนำ] : https://bit.ly/3fnfz2V
ซิมรายปี (ซื้อครั้งเดียว ใช้ได้ 1 ปี เฉลี่ยเดือนละไม่ถึง 200 บาทครับ Truemove) : https://bit.ly/3wzqz2W
- เราใช้ไฟจากแบตเตอรี่ จ่ายให้ NodeMCU ผ่านขา 3 V และขา Gnd
- เรารับ input 5 v จาก adapter ของที่ชาร์จแบตฯมือถือ ผ่านขา D1 (รับสัญญาณไฟดับ - ไฟมา)

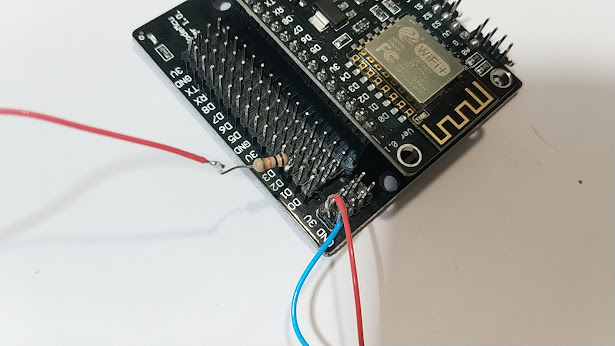

โดยการบัดกรีวงจรดังรูปด้านล่างครับ
หลังจากนั้น ให้ทำการ สร้างไฟล์ Google Sheet เพื่อนำ Script ID มาใส่ใน Arduino Sketch
[ Script ID ให้ทำตามบทความนี้ครับ https://yongyoot-eee01.blogspot.com/2021/05/arduino20-2.html ]
เมื่อได้ Script ID มาใส่ในตัว Arduino Sketch แล้ว ก็เสียบสายและอัพโหลดโปรแกรมลง NodeMCU ได้เลยครับ

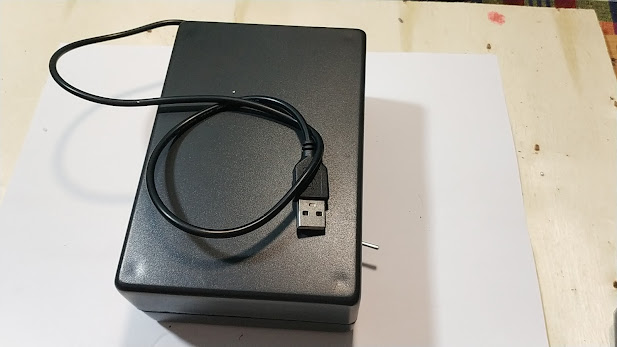

สำหรับตัวเครื่องที่ผมส่งลูกค้าทำก็ใส่กล่องประมาณนี้ครับ
สวิตช์ปิดเปิดอยู่ด้านข้าง
การทดลองใช้งานก็แค่เสียบปลั๊ก
ถอดปลั๊ก
[ หากยังขอ Token ไม่เป็น ทำตามบทความนี้ได้เลยครับ https://yongyoot-eee01.blogspot.com/2021/05/3.html ]
เท่านี้ก็เสร็จเรียบร้อยแล้วครับ
การนำระบบฯ ไปใช้งาน มีหลายท่านสอบถามมาว่าไฟดับ Router ก็จะดับไฟด้วย จะเอาเน็ตที่ไหนจ่ายให้กับ Nodemcu ผมใช้วิธีเอา UPS มาสำรองไฟให้กับ Router ตามภาพด้านล่างนี้ครับ
[ การใช้งานระบบแจ้งเตือนไฟฟ้าดับ https://www.youtube.com/watch?v=ziinRzXAR6A ]
ขอสรุปขั้นตอนการทำระบบแจ้งเตือนไฟฟ้าดับดังนี้ครับ
1. ดาวน์โหลด Arduino Sketch ของระบบแจ้งเตือนไฟดับมา พร้อมต่อวงจรกับ NodeMCU ให้พร้อม
2. สร้าง Google Sheet + Script แล้วนำ Script ID มาใส่ใน Arduino Sketch
3. Upload โปรแกรมลงตัว NodeMCU
4. ขอ Line Token
5. เปิดเครื่อง ทำการตั้งค่า WiFi และใส่ Token เป็นอันใช้งานได้ครับ
ขอบคุณที่แวะเข้ามาอ่านนะครับ มีข้อสงสัยสามารถพิมพ์คำถามไว้ได้ทุกช่องทางเลยครับ ^^
[ สำหรับ Code ที่ใช้ ผมเองก็ไม่ได้คิดค้นขึ้นเองทั้งหมดนะครับ ต้องขอบคุณอาจารย์จาก Google หลายๆท่านทั้งไทยและต่างประเทศ ที่ทำไว้ให้ศึกษาครับ ซึ่งผมนำมาอ้างอิงทั้งหมดไม่ได้เลยครับ ไม่รู้ Code ใครเป็น Code ใคร ยำกันไปหมดเลยครับ ]
ใครที่สนใจนำไปใช้งาน หรือพัฒนาต่อ ผมแจก Code ฟรีนะครับ
เพียงแอดไลน์มาที่ https://lin.ee/gSscDnD
แล้วแจ้ง email ไว้ ผมจะแชร์ให้ครับ
[ จะดาวน์โหลด Code ของวีดีโอทั้งหมดของช่อง"เฮ็ดสิดี"ได้ทาง Google Drive เลยครับ ]
ขอบคุณทุกท่านที่สนใจครับ จะพยายามทำโครงงานแบบนี้ออกมาเรื่อยๆครับ
